Водотрубный котёл — это вид котельного оборудования, в котором вода циркулирует по трубам, а снаружи на них воздействуют горячие газы. Такая конструкция эффективна, безопасна при высоком давлении и широко используется в теплоэнергетике, промышленных системах и отоплении. Ниже рассмотрим, как устроен водотрубный котёл, из каких элементов он состоит и какую функцию выполняет каждый узел.

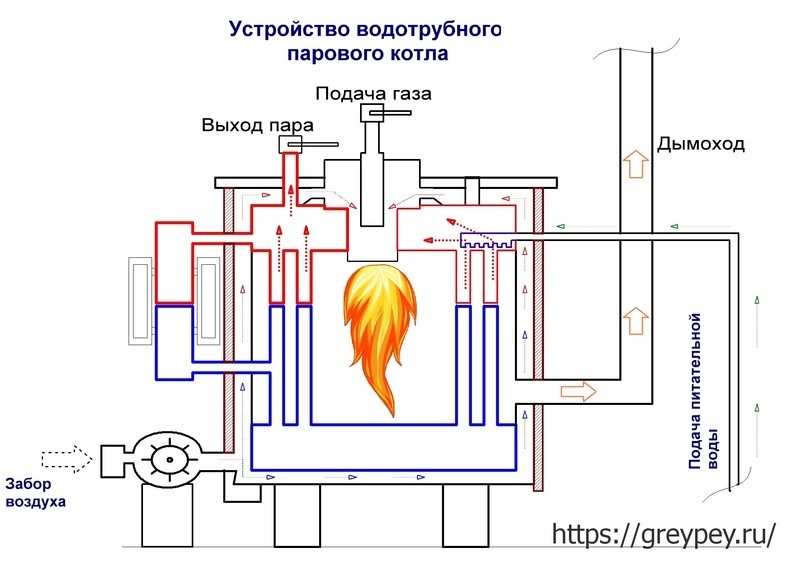

Общая схема устройства
Водотрубный котёл состоит из двух основных частей — водяного контура (где происходит циркуляция и испарение воды) и газового тракта (по которому проходят продукты сгорания топлива). Основными компонентами являются верхний и нижний барабаны, трубчатые пучки (экранные и конвективные), топка, золоуловители, газоходы, обмуровка и вспомогательная арматура.
Верхний и нижний барабаны
Верхний барабан — это главный резервуар, в котором происходит разделение пароводяной смеси. Здесь пар уходит в паропровод, а вода возвращается в циркуляционный контур. Также в нём размещают уровнемеры, предохранительные клапаны и сепарационные устройства. Нижний барабан участвует в циркуляции, собирая воду из труб и возвращая её к местам нагрева, а также выполняет функцию накопителя шлама и твёрдых примесей.
Трубчатые пучки и циркуляция воды
Экранные трубы располагаются по периметру топки и служат для защиты её стен от перегрева, одновременно нагревая воду за счёт теплового излучения. Конвективные пучки расположены в зоне отходящих газов и отвечают за дополнительный нагрев воды и пара. Их задача — повысить эффективность использования тепла и снизить температуру дымовых газов.
Циркуляция теплоносителя обеспечивается естественным или принудительным образом за счёт разницы плотностей нагретой и холодной воды. Восходящие трубы поднимают пароводяную смесь, опускные возвращают охлаждённую воду в зону нагрева.
Топка и газоходы
Топка — это камера, где происходит сгорание топлива. В ней формируются продукты сгорания, которые отдают тепло трубам. В зависимости от типа топлива (газ, мазут, уголь, биомасса) конструкция топки может различаться. За топкой располагаются газоходы и золоуловители, которые направляют дымовые газы и очищают их от твёрдых частиц перед выбросом.
Обмуровка и теплоизоляция
Для снижения теплопотерь и обеспечения безопасности котёл заключают в защитную оболочку с теплоизоляцией. Это не только удерживает тепло внутри, но и защищает персонал от ожогов.
Вспомогательные системы и арматура
Для работы котла необходим целый комплекс дополнительного оборудования: питательные насосы, запорная арматура, предохранительные клапаны, автоматические регуляторы, вентиляторы, датчики давления и температуры. Всё это обеспечивает надёжную и стабильную работу установки, а также безопасность её эксплуатации.
Конструкция водотрубного котла — это слаженная система элементов, каждый из которых играет важную роль в процессе нагрева, циркуляции и преобразования воды в пар. От эффективности и надёжности этих компонентов напрямую зависит КПД котла, безопасность его эксплуатации и срок службы. Знание устройства и функций основных узлов помогает специалистам грамотно обслуживать оборудование, устранять неисправности и оптимизировать работу котельной установки.
